Sigma-Aldrich材料科学持续创新的尖端有机光电解决方案，为广大科研客户提供一系列用于高性能器件（OPV,OLED,OFET）研发的有机半导体产品，包括具有包括具有电子传输、空穴传输及发光功能的小分子有机材料和电致发光聚合物等。
有机电子学采用有机聚合物或小分子制备诸多新型应用领域的电子元件。与传统硅基无机材料相比，有机电子材料更轻、更具柔性且更便宜。有机电子器件的生产、使用和处置也更加节省能源和资源。

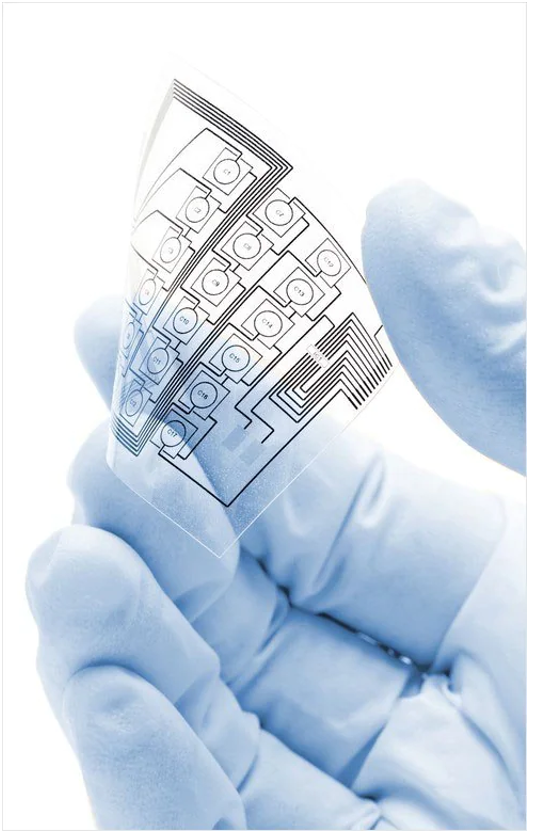

小分子有机电子设备的制备通常要采用真空沉积方法将有机材料薄膜转移到衬底表面。有机电子设备可以采用导电聚合物通过低成本的溶液加工方法制备。有机半导体材料可制成可溶性物质并转化为墨水，从而可将电子电路直接打印到大的塑料薄膜上。这些材料非常适合于容易扩大的大面积卷对卷制造工艺，可以实现快速低成本的生产。
OLED有机发光二极管
有机发光二极管（OLED）是一种由电荷传输层和发射有机层组成的高性能光电子设备。施加电压时，OLED的双载体注入系统向两个电极之间的电致发光材料提供电子和空穴，从而根据设备中使用的有机材料不同而产生具有特定颜色和设备性能的特征电致发光光。
OLED包括小分子发光二极管和聚合物发光二极管（PLED）两个主要类别。其中，典型的双异质结构小分子OLED由夹在电极之间的三个有机层组成。靠近阴极和阳极的有机层分别为电子传输层（ETL）和空穴传输层（HTL）。发射层通常含有在合适的主体材料（通常为HTL或ETL材料）中分散的发光染料（EML）或掺杂剂。PLED结构相对简单，其单一溶液加工层结合了发光聚合物（LEP）层和主体、发射器和电荷传输功能。
默克提供一系列先进的高纯度OLED材料，包括小分子光发射器和掺杂剂、发光聚合物、磷光和荧光主体材料、无机和有机电子传输（空穴阻挡）材料、空穴注入和空穴传输材料、热活化延迟荧光（TADF）掺杂剂和光敏材料。
除此以外，默克还提供一系列无机（Au、ITO、LiF）材料和衬底，它们通常可在OLED和PLED设备制造中用作衬底和电极。我们创新的LEP涵盖了主要的化合物类型，包括聚对苯撑乙烯撑（PPV)和聚芴（PFO）聚合物。
OFET有机场效应晶体管和OTFT有机薄膜晶体管
有机晶体管是高性能电子学领域柔性集成电路和显示器的基本结构单元。晶体管可以开关电源。源极和漏极电极直接接触有机半导体。介电绝缘体将栅极电极与半导体隔离开来。当向栅极施加电压时，半导体的导电性增加或降低，从而允许或阻止电流在源极和漏极之间流动。从导体（用于电极）和半导体（用于活性通道材料）到绝缘体（用于栅极介电层），所有部件都可以由有机材料构成。薄膜晶体管是一种特殊的场效应晶体管，其中的半导体、电极和介电层以薄膜形式沉积在支撑衬底上。常见的电子学应用包括RFID标签或电子纸。
我们提供各种高纯度、高性能p型和n型有机半导体和油墨（包括小分子、聚合物）、有机导体和介电材料，以及用于制作在OFET中使用的活性材料的构建块。默克有机场效应晶体管（OFET）材料解决方案主要包括以下产品：
·n-型有机半导体
·p-型有机半导体
·绝缘体材料
·合成前体
有机光伏OPV
默克有机光伏（OPV）材料解决方案主要包括以下产品：
·给体材料
有机给体
聚合物给体
·受体材料
基于富勒烯的受体
非富勒烯受体
·缓冲层材料
·FTO导电基板
·合成前体
有机电子材料也可以用作供体和受体材料，将光转化为太阳能电池板中的电能。在OPV中，半导电有机材料的光活性层位于两个电极之间以产生光电流。由于供体吸收太阳光子流，供体材料必须有很宽的光吸收范围才能匹配太阳光谱。研究表明，用于钙钛矿太阳能电池的有机空穴传输材料（HTM）可以非常有效地改善电荷传输和太阳能捕获。
有机电子材料也可以用作供体和受体材料，将光转化为太阳能电池板中的电能。在OPV中，半导电有机材料的光活性层位于两个电极之间以产生光电流。由于供体吸收太阳光子流，供体材料必须有很宽的光吸收范围才能匹配太阳光谱。研究表明，用于钙钛矿太阳能电池的有机空穴传输材料（HTM）可以非常有效地改善电荷传输和太阳能捕获。
